MPSA42

Версия для печати Транзистор биполярный малой мощности NPN 300V, 0.5A, 625mW, 50MHz

Наименование	Кол-во	Цена
MPSA42	2400	2.24 руб.

Описание MPSA42

транзисторы высоковольтные средней мощности в корпусе TO-92. Применяются в частности, в качестве ключей в телефонной аппаратуре и телевизионной технике.

Структура N-P-N
Uк-э.макс. 300V
Uк-б.макс. 300V
Iк.макс. 500mA
Fгр. 50MHz
Pрасс.макс. 500mW
Cк (тип.) 3pF
Iк.обр. < 0,10µA
Hfe >40
Диапазон рабочих температур -55..+150°С *
Аналог КТ520А

Технические характеристики MPSA42

Параметр	Значение
Current - Collector (Ic) (Max)	500mA
Transistor Type	NPN
Lead Free Status / RoHS Status	Lead free / RoHS Compliant
Voltage - Collector Emitter Breakdown (Max)	300V
Vce Saturation (Max) @ Ib, Ic	500mV @ 2mA, 20mA
DC Current Gain (hFE) (Min) @ Ic, Vce	40 @ 30mA, 10V
Power - Max	625mW
Frequency - Transition	50MHz
Тип монтажа	Выводной
Корпус (размер)	TO-226-3, TO-92-3 (TO-226AA)
Корпус	TO-92-3

* Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации.

С этим товаром покупают:

Наименование	Кол-во	Цена
DS1307 (MAXIM)	840	91.20 руб.
MPSA92	2960	3.23 руб.
К155ИД1	744	106.27 руб.

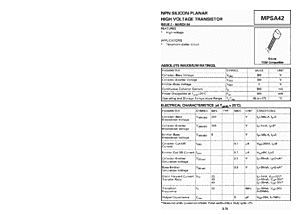

MPSA42

Npn Silicon Planar High Voltage Transistor

Производитель:
Zetex Semiconductors
//www.zetex.com

mpsa42.pdf
43.44Kb
2стр.
